SG Labs. の2400MHzトランスバータを入手したので、いくつか2400MHz帯用のアンテナを製作しました。
その中の一つの3Dプリント版ループ八木アンテナの紹介です。
見ての通り、全てのエレメントが3Dプリンタで出力したループに薄銅板を嵌め込んだ状態です。
給電部を拡大した写真です。SMAコネクタに薄銅板を半田付けしています。
銅板は0.1mm厚のものをカッターで6mm幅にカットしたものです。
設計データ
ループサイズ
円周長はそれぞれ以下の通りです。
Ref: 132.48 mm Rad: 121.44 mm D1-D3: 106.72 mm
間隔は
Ref-Rad: 24 mm Rad-D1: 20 mm D1-D2: 24 mm D2- D3: 24 mm
測定データ

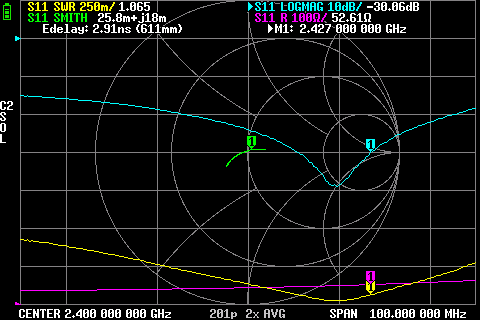

LiteVNAで測定しながら調整したところ、呼び出し周波数(2427MHz)近く、ほぼドンピシャに調整できました。
