JLCPCBにテストピースの3Dプリント発注してみた

JLCPCBで3Dプリントを発注できると聞いたので、オリジナル電鍵の出力に使えるか、精度はどんなもんか、チェックのためテストピースを発注してみました。

3d.jlcpcb.com

こちらがテストピースの設計図

ベアリング（MR117ZZ）の内径と外径にぴったりのサイズを確認するためのテストです。

上に並んでいる円が、円柱の外径チェックで、7mm ± 0.2mm（0.1mm刻み）

八角形のくりぬきがベアリングをはめる穴の内径チェックで11mm ± 0.2mm（0.1mm刻み）

ついでに八角柱の外径チェックが 7mm +0.1mm 〜 -0.2mm

素材は

• PA12-HP Nylon (Black)
• 3201PA-F Nylon (Black)
• Black-Resin

の3パターンです。

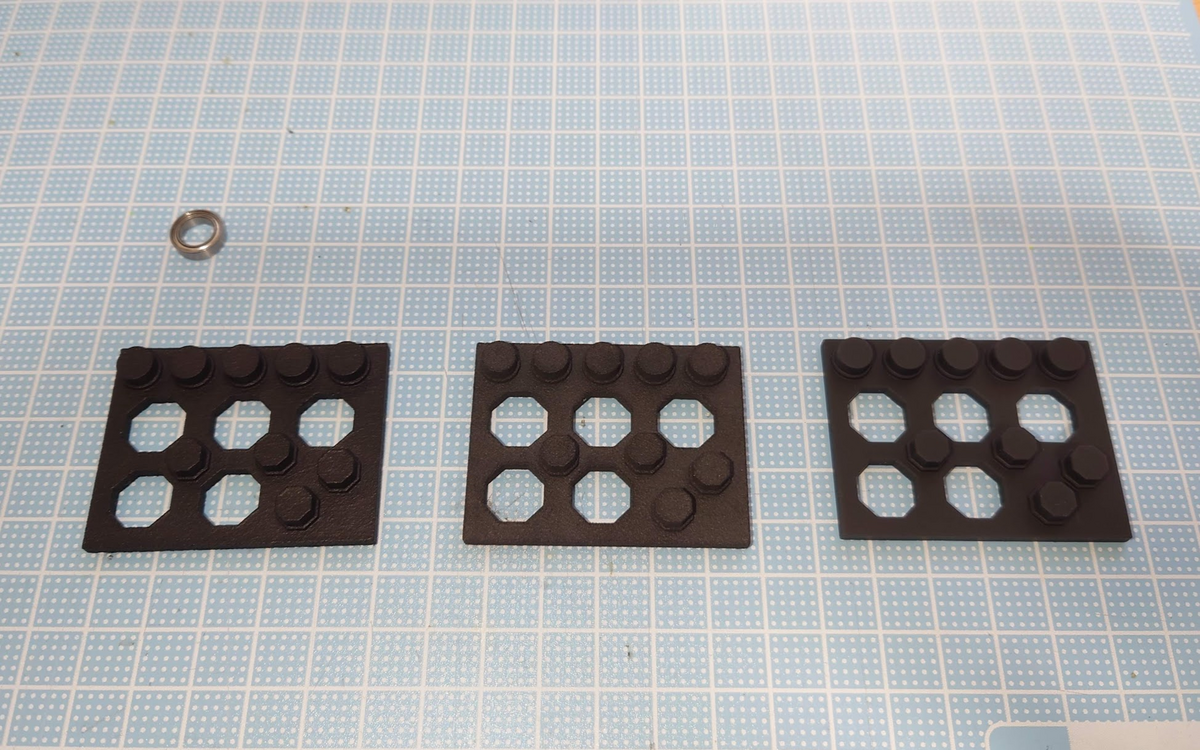

で、出力されたものがこちら

左から、PA12 (Black)・3201PA-F (Black)・Black-Resin です。

PA12のみ少し歪んでいて底面が平らではありませんでした。

PA12 (Black)

• 円の外径は 6.8mm がベスト、6.9mm は押し込めば何とか。7.0mm は無理
• くりぬきは 11.0mm か、 10.9mm が強く保持される感じ。11.1mm も緩くはないが軽い力で押し出せる
• 八角柱は 7.0mm がベスト、7.1mmは押し込めば何とか

3201PA-F (Black)

• 円の外径は 7.0mm がベスト、7.1mm は押し込めば何とか
• くりぬきは 6.9mmが気持ちキツいがよさそう
• 八角柱は 7.1mm でも気持ちユルい

Black-Resin

• 円の外径は 7.0mm がベスト、7.1mmは押し込めば何とか
• くりぬきは 6.9mmが気持ちキツいがよさそう
• 八角柱は 7.1mm がベスト

まとめ

• PA12

  • 歪みがあったため　平面度が必要なパーツにはちょっと不向き？
    • エッジにも少し盛り上がりがある。

• 3201PA-F

  • 肌のざらつき感はPA12と同じくらい。
  • PA12と比べて色は少し薄く、若干艶消し感
  • 少し太る方向？

• Resin

  • 予想通り、精度はいい感じ
  • 裏面に少しやすりで削ったような跡がある。
    • おそらくサポートを取り外した後削っている
  • あまり靭性がないイメージなので、ベアリングの圧入には不向きかも

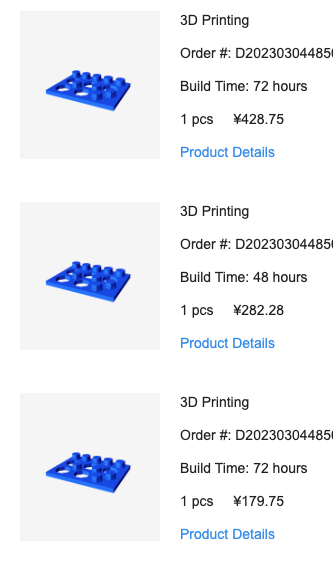

お値段はこんな感じ。送料は約300円

上から - PA12 (Black) - 3201PA-F (Black) - Black-Resin

コストと精度を考えると、この中だと 3201PA-F にするかなーという感じでした。

時間的なものは

• 3/4 発注
• 3/7 発送
• 3/13 到着

なので、ざっくり10日くらいでした。

ちなみに、箱はこんな感じでした。
