DJ-G7 用の USB-PD アダプター製作

DJ-G7 を購入して、日中は1200MHzのメインと近くのレピーターをワッチしていますが、バッテリーで駆動しており劣化が心配なので USB-PD で給電できるよう電源アダプターを製作しました。

材料

• 電源プラグ
• PD トリガーデバイス (12V用)

電源プラグは付属のACアダプタの径をノギスで測り、一番近そうなこちらを購入しました。 送料込みで500円以下でした。

USB(タイプA/オス)⇔DC直角プラグ(外径3.75φ/内径1.35φ)変換ケーブル(DC-3713A)旧DC-3814A 価格：239円（税込、送料別) (2021/3/23時点) 楽天で購入

純正ACアダプターの電圧が12Vなので、トリガーデバイスも12Vのものを使用します。 IC-705 用の電源を作ったときの余りで、海外通販サイトで数百円でした。

作り方

と言っても被覆を剝いて、はんだ付けして熱収縮チューブで保護するだけですが…

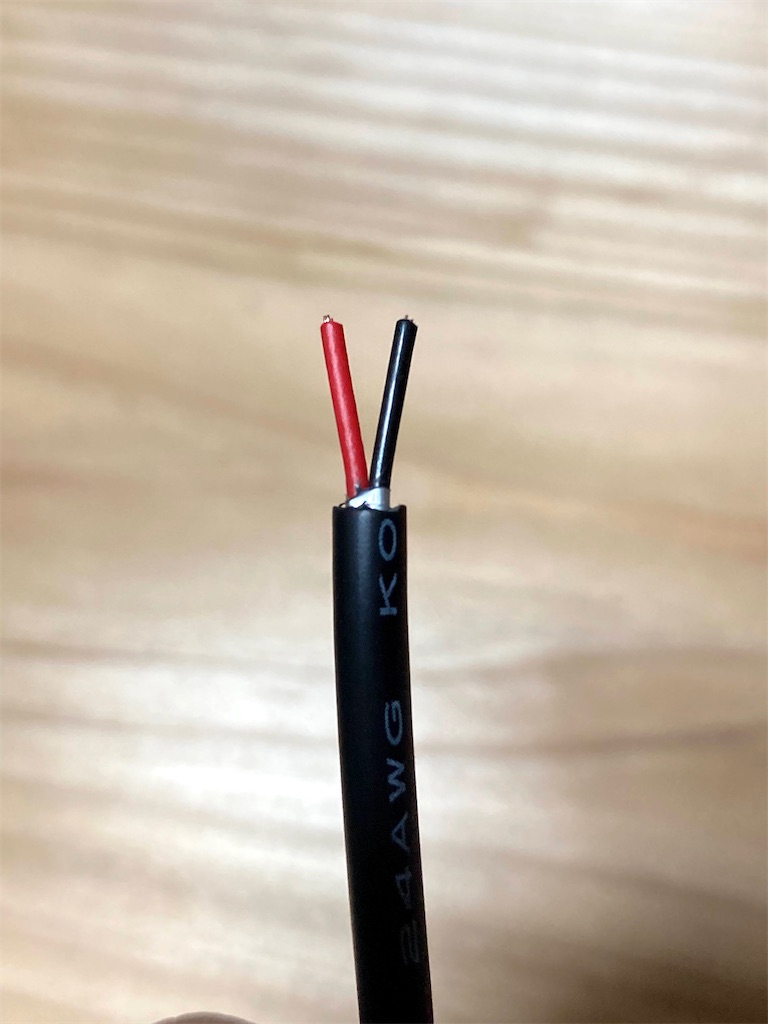

電源ケーブルをUSBコネクタ側でカットして、被覆を剝きます。

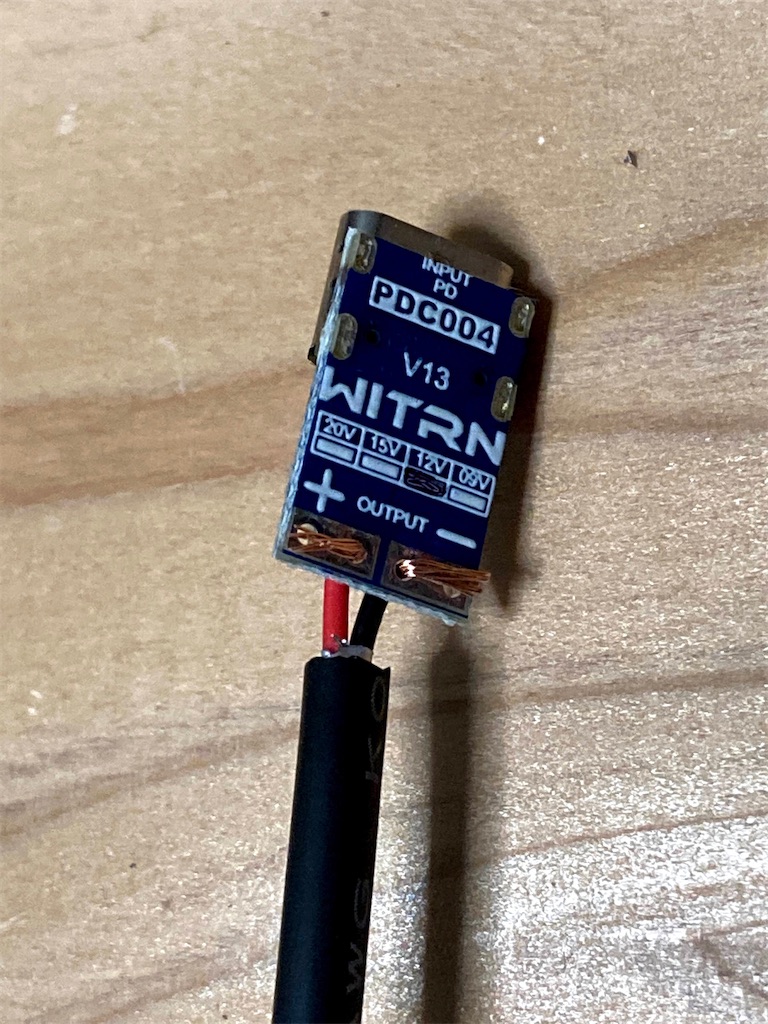

極性を確認してトリガーデバイスにはんだ付け

接続部が疲労で折れないよう、ホットボンドで補強

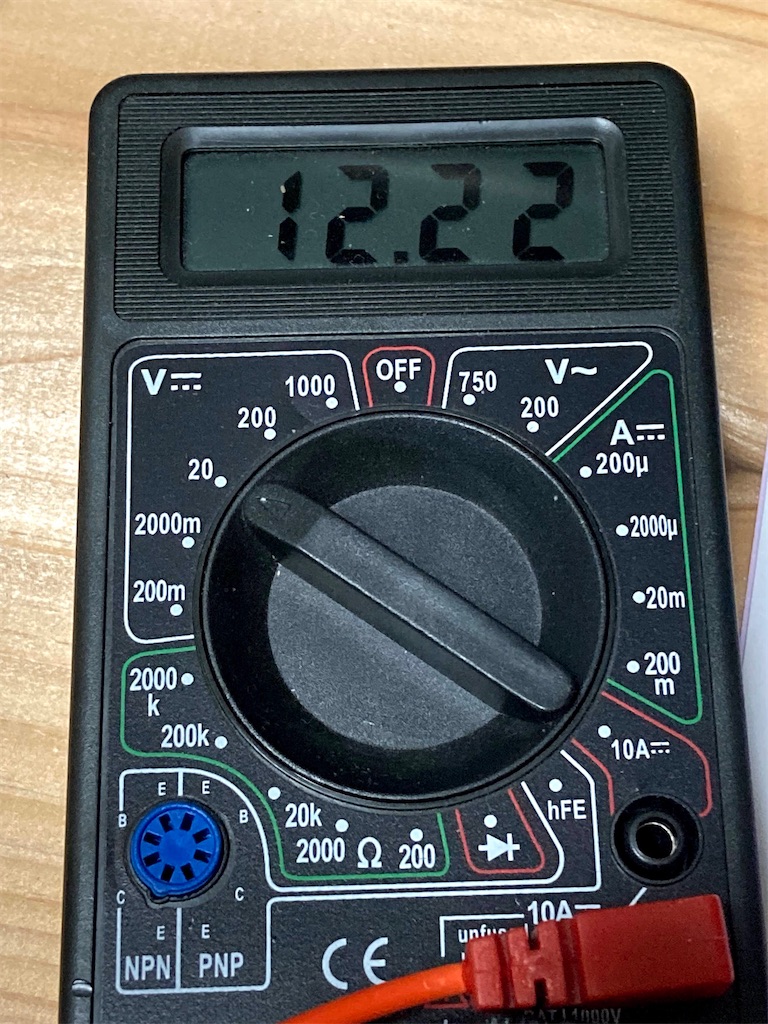

念のため、電圧と極性をテスターで確認

最後に、DJ-G7 に接続して、問題ないことを確認しました。

IC-705 の移動運用のために PD対応モバイルバッテリーを持っているので、そちらから電源供給することも可能です。
